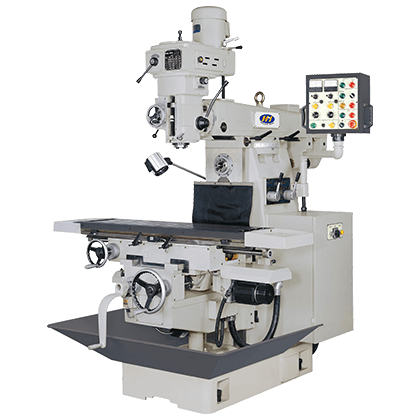

膝型銑床 2HT

產品特性

(自動)X1000 / Y360 / Z450
(手動)X1000 / Y390 / Z490

  • 機身採用FC30 高級鑄鐵製成,經調質處理,確保長期精度。
  • 工作台採用FC30 高級鑄鐵製成,經調質硬化處理,及精密研磨。
  • 主軸為SCM-21 合金鋼精密加工而成。經調質滲碳處理,重切削穩定性優異。
  • X, Y 軸採用AC 伺服馬達驅動,動作順暢。
  • X, Y 軸滑道精密研磨,並貼附Turcute-B 耐磨片。
  • 升降作為電動快速升降。
  • X, Y 軸採用精密滾珠螺桿傳動。
  • 採用自動注油器,可定時自動潤滑三軸滑道,螺桿,齒輪及軸承,確保高效率加工及增加壽命。
  • 配備防濺水盤以防切削液外洩。
  • 本機配備有高壓切削液泵浦,切削除屑效果更佳。
  • 配備石英工作燈。
工作台 工作台面積 1300 X 300
X軸行程 1000
Y軸行程 360(390手動)
Z軸行程 450(490手動)
T型槽 (公尺 x 槽數 x 間距) 16 X 3 X 63
X, Y軸進給率(無段)mm/min 2500
X, Y軸快移速率 mm/min 2500
Z軸快移速率 mm/min 750
立主軸砲塔銑頭 主軸轉速 RPM 16 段, 75-3600(標準)
無段,80-3800(選購)
主軸通心軸上下行程 140
主軸進給(3段)mm/rev 0.035,0.07,0.14
主軸端孔斜度 N.S.T 40#
主軸頭之旋轉角度(左右) 45°
伸臂之旋轉角度 360°
伸臂行程 660
軸端至工作台面距離 110-560
軸心至機柱滑動面距離 260-700
軸心至機柱滑動面距離 主軸轉速 RPM NA
主軸端孔斜度 NA
軸端至工作台面距離 NA
軸心至機柱滑動面距離 NA
橫主軸橫銑頭 主軸轉速 RPM 9 段,85-1300
主軸端孔斜度(N.S.T) N.S.T 40#
銑刀軸尺寸 25.4
軸心至工作台面距離 0-450
軸心至伸臂下端之距離 369
馬達 砲塔主軸 5HP 變極馬達
橫主軸 5HP X 4P AC馬達
工作台左右及前後進給 750W 伺服馬達
升降進給 1 HP X 6P AC馬達
冷卻泵浦 1/8HP
升降座 NA
潤滑泵浦 NA
砲塔頭泵浦 NA
一般規格 外觀尺寸 2060 X 1820 X 2240
淨重/毛重 2500/2800 kg

由於研究改進之需要,本公司保留規格及尺寸修改權利,恕不另行通知。

標準配備
  • 自動潤滑系統
  • 滾珠螺桿(X,Y)
  • 冷卻泵浦裝置
  • 工具
  • 工具箱
  • 銑刀軸附軸環(橫銑頭專用)
  • 刀軸拉桿
  • 防濺板
  • 檔屑板
  • 石英燈
  • 變壓器(外銷用)
  • X, Y 軸AC伺服馬達
選購配備
  • 氣動鎖刀(X,Y)
  • 三軸光學尺
  • CE標準
  • 分度頭
  • 分度盤
  • 迴轉虎鉗
  • 平面銑刀盤
  • 平面銑刀柄
  • 端銑刀夾具組
